VE Türverschluss ETVS66J rechts

Der Türverschluss ETVS66J rechts ist eine robuste Verriegelungseinheit für Haushahn-Drehtüren vom Typ TSS70 / TSS70S. Als passgenauer Ersatz für den ETVS66 wurde er für rechtsöffnende Türen konzipiert. Die Verriegelung fixiert den Türflügel zuverlässig und verhindert ein unbeabsichtigtes Öffnen während der Fahrt – konform zu den sicherheitsrelevanten Anforderungen im Aufzugsbetrieb.

Das massive Gehäuse aus verzinktem Stahlguss beherbergt einen federbelasteten Riegel, der über einen Rollenhebel betätigt wird. Beim Schließen gleitet der Rollenhebel in den Fangbügel, der Riegel verriegelt formschlüssig; an der Haltestelle entriegelt die Mechanik. Ein integrierter Mikroschalter überwacht die Verriegelungsstellung und gibt den Steuerstromkreis nur bei korrekt eingerastetem Riegel frei.

––––––––––––––––––––––––––––––––
TECHNISCHE DATEN
• Typ: Türverriegelung / Interlock für Drehtüren
• Türtyp: Haushahn TSS70 / TSS70S
• Öffnungsrichtung: rechts
• Ersatz für: ETVS66
• Maße (L × B × H): 198 × 114 × 72 mm
• Gewicht (Variante A): 1,03 kg
• Gewicht (Variante B): ca. 1,3 kg
• Gehäuse: verzinkter Stahlguss
• Betätigung: Rollenhebel, federbelasteter Riegel
• Überwachung: integrierter Mikroschalter (Verriegelungsstellung)

––––––––––––––––––––––––––––––––
LIEFERUMFANG

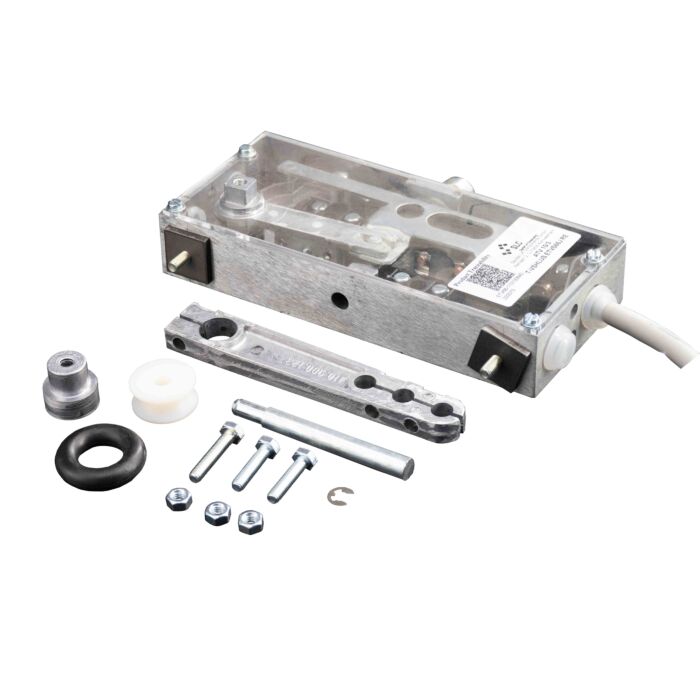

• Verriegelungseinheit ETVS66J rechts
• Rollenhebel und Antriebswelle
• Distanzhülsen, Nutmutter, Befestigungsschrauben
• Montagehinweis

––––––––––––––––––––––––––––––––
MONTAGEHINWEIS
Austausch an den vorhandenen Befestigungspunkten des TSS70/TSS70S. Rollenhebel einstellen, bis der Riegel sauber einrastet; anschließend Funktionsprüfung des Mikroschalters und der Sicherheitskette. Einbau durch fachkundiges Personal.
